CAD图纸单位修改毫米全流程指南

CAD图纸如何实现毫米单位转换？在使用计算机启动CAD软件并载入标准图纸时，系统默认标注单位常显示为米制。要实现精确的毫米单位设置，需通过标注样式管理器进行参数调整。具体操作包含调整比例因子数值至千分之一量级，并通过可视化预览确保参数修改准确有效。

工程制图单位精准调整步骤

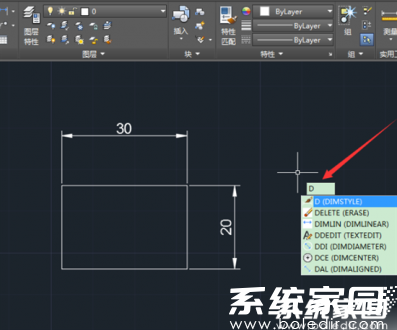

第一步：启动CAD设计平台并加载目标图纸文档，通过界面左下角状态栏可观察到当前单位为米制计量体系。此时在命令窗口输入快捷指令"D"调出参数配置面板。

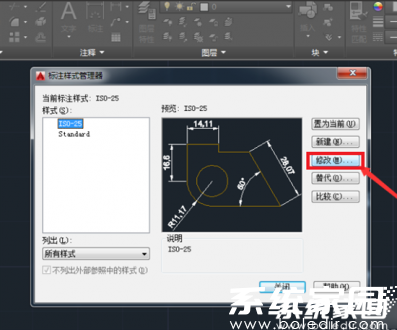

第二步：进入标注样式管理界面后，定位到样式列表选择当前使用标注模板。点击右侧功能区的编辑按钮，此时系统将弹出深度参数配置窗口。

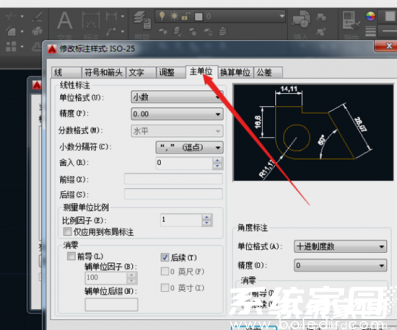

第三步：在参数修改界面切换至主单位设置模块，该面板包含测量单位比例、精度控制等核心参数。重点需要调整比例系数栏位，将默认数值1修改为0.001以实现米到毫米的转换系数。

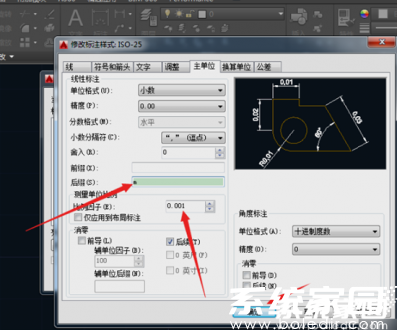

第四步：在完成比例系数调整后，建议在单位后缀栏补充"mm"标识以增强图纸可读性。系统提供实时预览功能，可直观查看标注数值是否已正确显示为毫米单位。

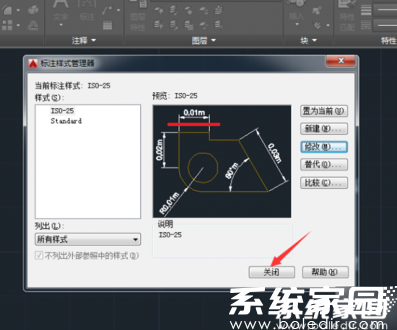

第五步：确认所有参数调整无误后，依次点击确认按钮退出设置界面。建议通过测量工具验证关键尺寸，确保整个文档的标注系统已成功转换为毫米计量体系。

本教程详细解析了工程制图单位体系转换的完整工作流程，掌握这些核心操作技巧可有效提升设计图纸的标准化程度。建议设计人员在项目初期就做好单位系统配置，避免后期修改带来的工作量重复。
