迅捷CAD编辑器使用教程详解

迅捷CAD编辑器操作指南?作为专业CAD制图解决方案，迅捷CAD编辑器凭借其强大的文件兼容性与多功能编辑特性深受用户青睐。该软件不仅支持主流CAD文件格式交互，更提供图纸修改、标注批阅、格式转换等核心功能，全程无需依赖AutoCAD环境支持。本文将详细解析这款高效工具的完整操作流程。

软件基础操作解析

1、程序部署与启动
访问官网获取安装包后，根据向导完成本地部署。建议勾选"创建桌面快捷方式"以便快速访问。双击启动程序时，若系统弹出安全警告，需勾选"始终信任该发行商"确保功能正常调用。

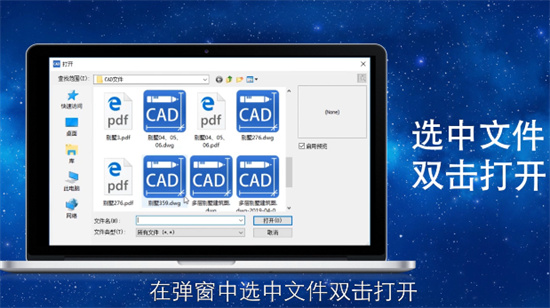

2、文件加载方式
进入操作界面后，通过顶部导航栏选择"文件→打开"，或直接使用Ctrl+O快捷键激活文件浏览器。在格式筛选器中可指定dwg/dxf/dwt等格式类型，双击目标文件后系统将自动解析图形数据。

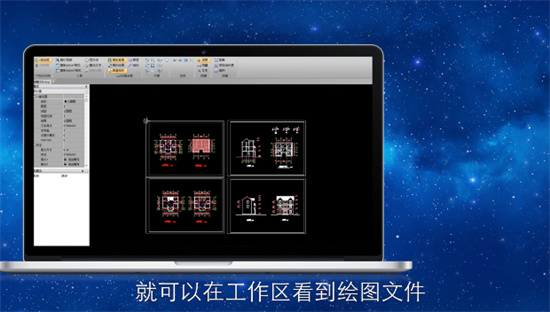

3、图纸可视化调整
加载成功后，工作区将完整呈现CAD图纸内容。通过视图控制栏可进行实时缩放(Zoom)、平移(Pan)等操作，属性面板支持调整图层显隐状态与颜色叠加模式，便于复杂图纸的细节审查。

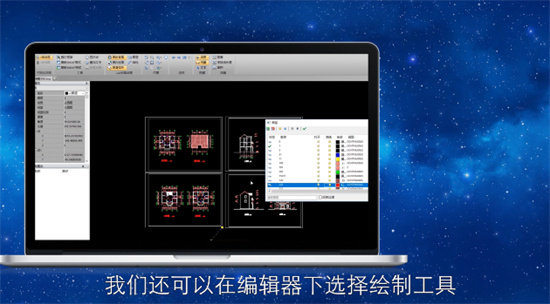

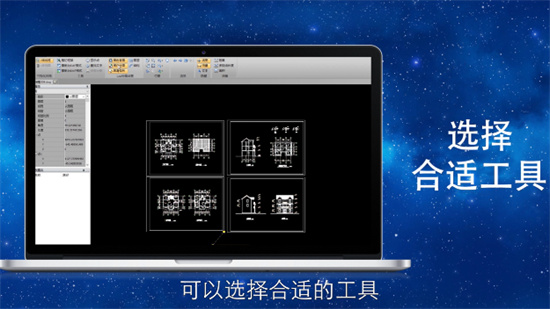

4、编辑功能应用
工具栏集成30+专业编辑工具，包含基础绘图工具组（直线/多段线/圆弧）、修改工具集（修剪/延伸/偏移）以及标注工具包（线性/半径/角度）。选中图元后，属性窗口可实时修改线型、线宽、颜色等12项特征参数。

5、高级绘图实践
新建绘图文档时，建议通过"格式→单位设置"预先配置绘图标准。使用智能捕捉功能（F3开关）可确保几何图形的精确对齐，对象捕捉设置中可自定义端点、中点、圆心等9类捕捉模式，显著提升绘图效率。

6、输出与协作
完成编辑后，通过"文件→另存为"可将图纸导出为PDF、JPG等8种通用格式。批量处理模式下，可同时转换多个文件的输出格式与版本类型，确保与上下游协作单位的文件兼容性。
